NCボックスマンホール
　

NCボックスマンホール

NCボックスマンホールについて

NCボックスマンホールは、矩形の開口が可能なため、ボックスカルバート用の組み立てマンホール（組立人孔）として使用でき、特に小径のカルバートには広い管理スペースが確保できます。耐震性に優れ、工期の短縮とコストダウンが見込めます。

NCボックスマンホールの特長

  • 矩形の開口が可能なため、ボックスカルバート用の組み立てマンホールとして使用できます。
  • 特に小径のカルバートには広い管理スペースを確保できます。
  • 現場打ちと比べ、工期の短縮・掘削幅の軽減により、早期の交通開放が可能です。
  • 耐震設計レベル2の地震動にも対応可能です。

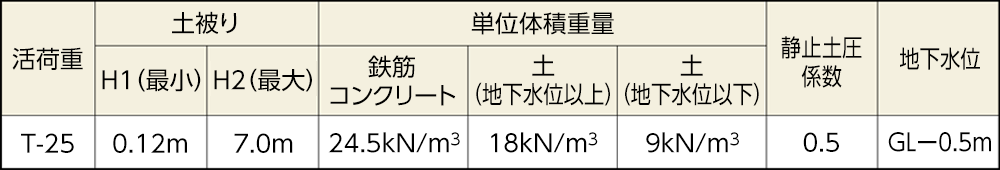

設計条件

※上記と異なる設計条件の場合は、別途設計します。

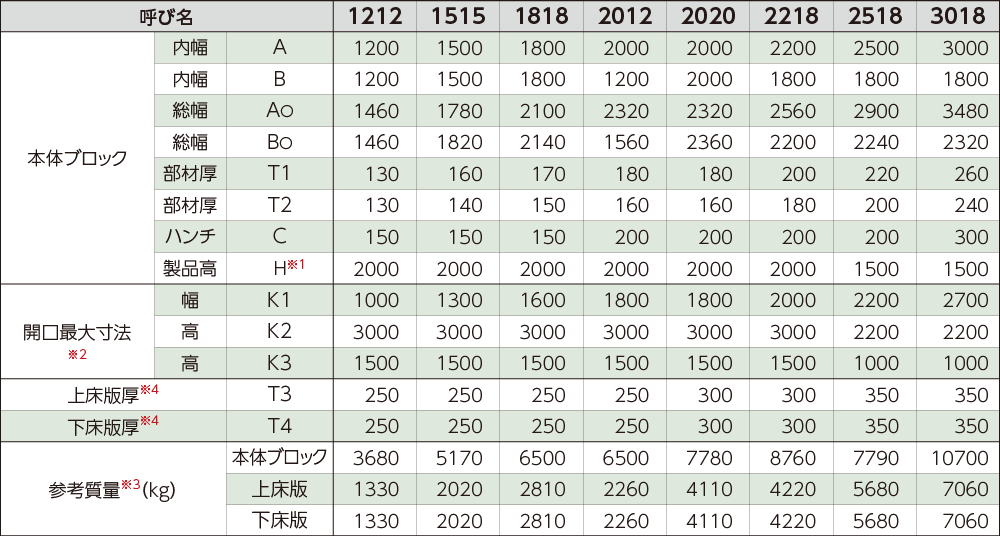

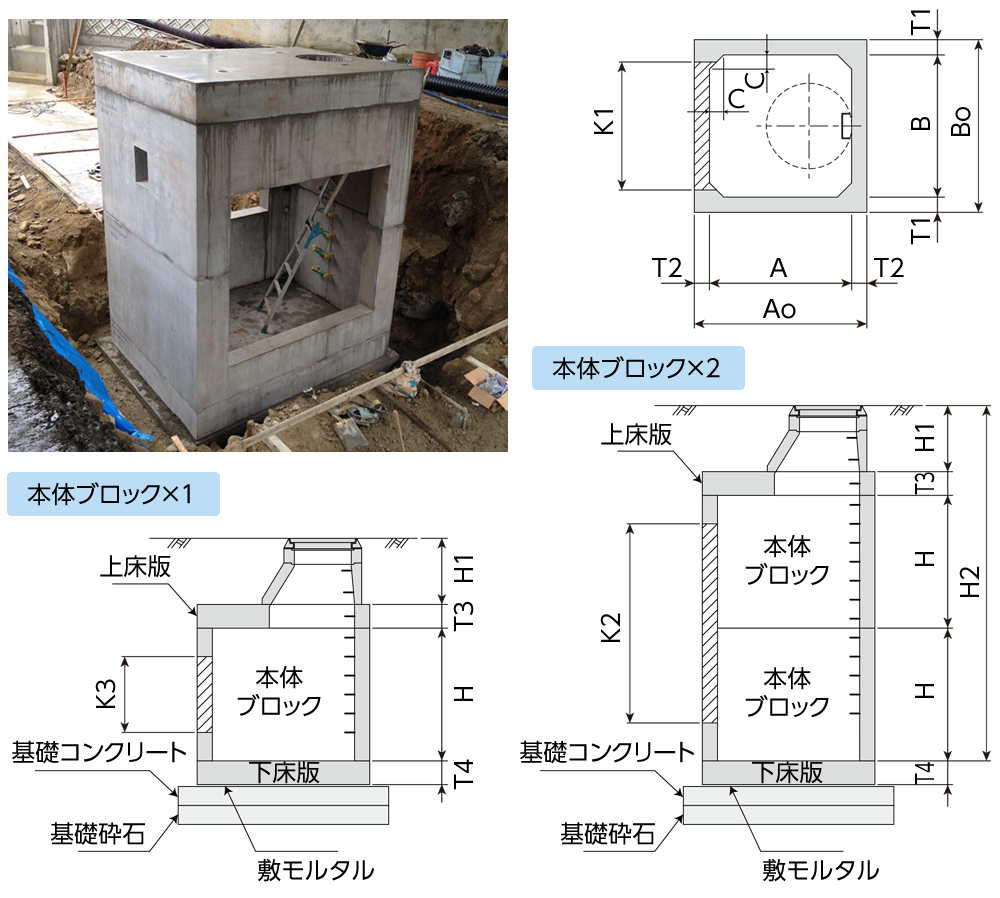

寸法・質量表（単位mm）

※1：製品高は調整用も対応可能です。

※2：開口最大寸法は、穴の組み合せによって変わることがあります。

※3：質量は開口を考慮していません。

※4：設計条件により版厚を薄くすることが可能なものもあります。

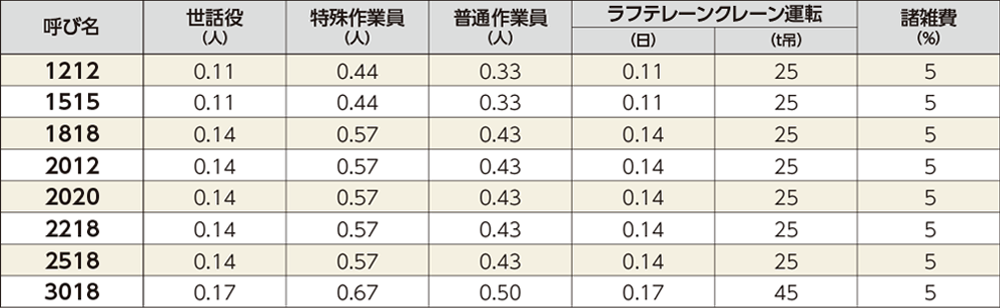

据付歩掛（1部材当り）

※歩掛は上床版・下床版・本体ブロックの各1部材当りの据付作業です。

※土工、仮設工、基礎工は含みません。

※ラフテレーンクレーンは賃料とし、現場状況に応じて変更してください。

※諸雑費は器材損料および目地モルタルの材料費であり、労務費とラフテレーンクレーン運転費の合計額に上記の率を乗じた金額を計上してください。

1号マンホール据付歩掛（1箇所当り）

関連製品・工法

Examples of
Construction

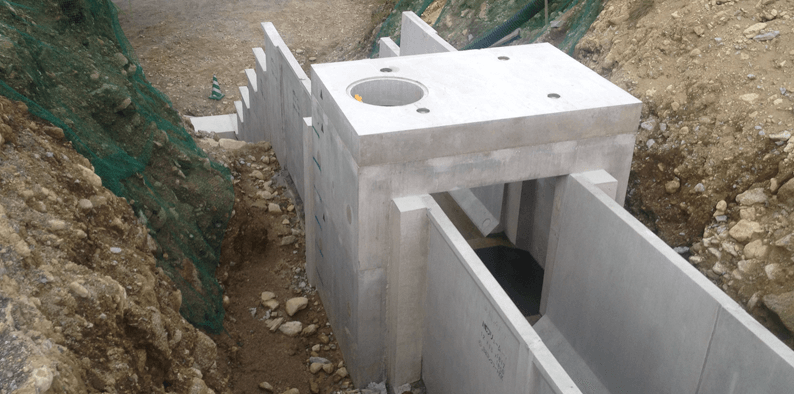

NCボックスマンホールの施工事例
