フィットボックスカルバート®について

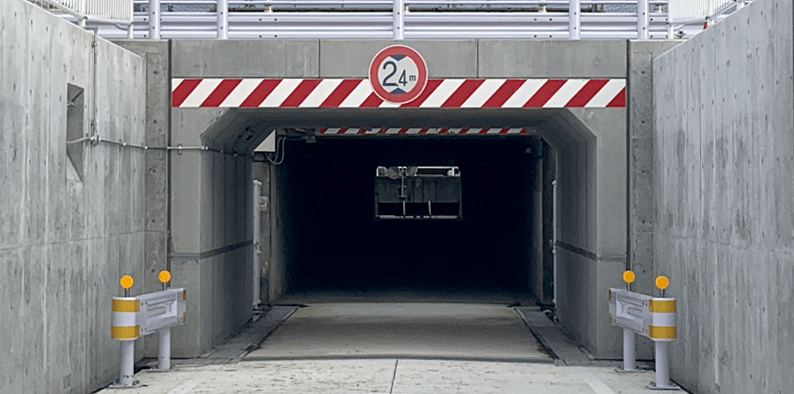

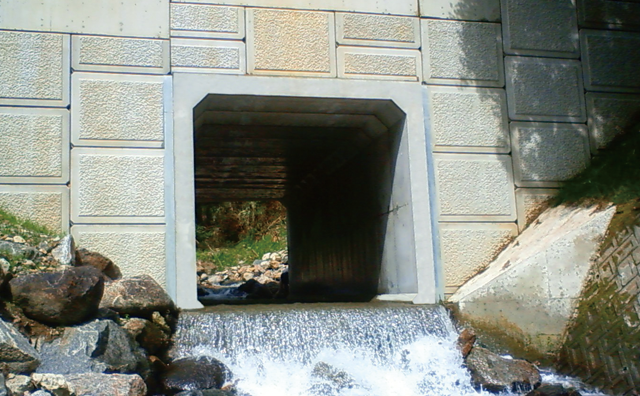

フィットボックスカルバート®（大型組合せボックスカルバート）は、最適なサイズとベストな断面で現場にフィットするボックスカルバートです。アンダーパス・地下調整池・河川の短スパン橋など、施工の用途は様々です。

フィットボックスカルバート®の特長

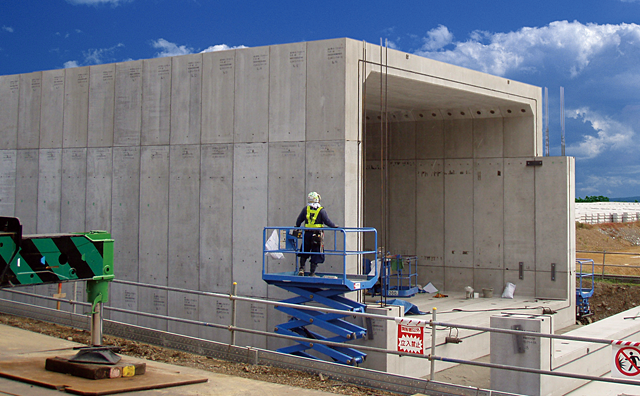

  • 現場打コンクリートを使用しない上下組合せタイプで、省力化・工期短縮・現場管理費削減に貢献します。

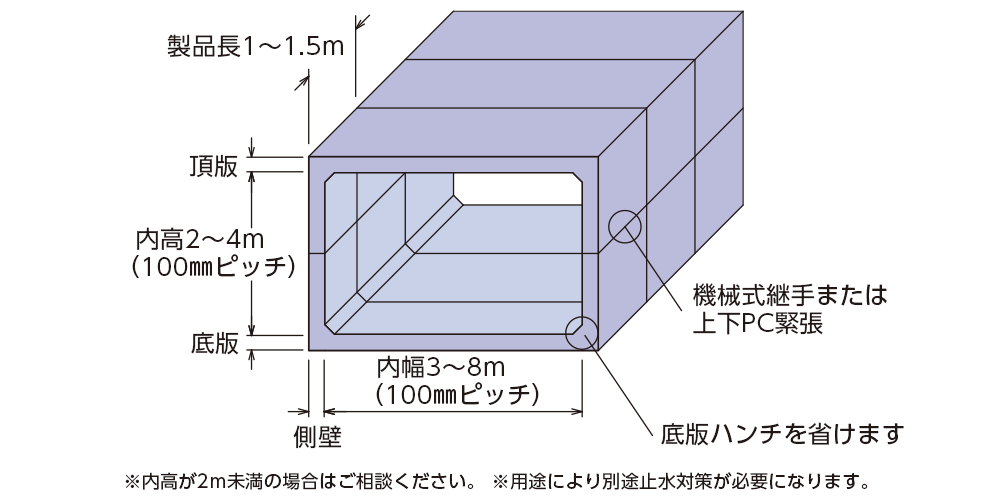

  • 設計条件によって内幅・内高は100ｍｍ、部材厚は50ｍｍ刻みに変えられ、底版ハンチを省くことも可能で、最適な断面で製作できます。
  • 上下組合せの方法は、機械式継手によるものとPC緊張によるものがあります。
  • 門型カルバートとしても使用できます。
  • 「ボックスベアリング横引き工法」を使用すれば、老朽化した橋梁を撤去せず供用したまま暗渠化して更新も可能です。

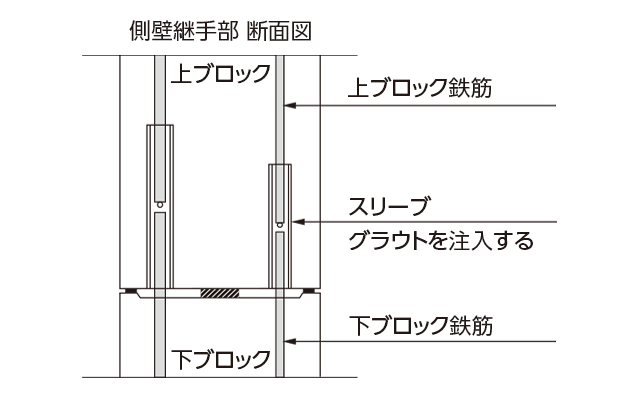

機械式継手

機械式継手はスリーブに鉄筋を挿入し、スリーブ内にグラウトを注入して鉄筋を継ぐ方法です。溶接や圧接を行わずに鉄筋を継ぐことができます。

設計条件

※参考寸法・質量表は、Webカタログでご確認ください。
